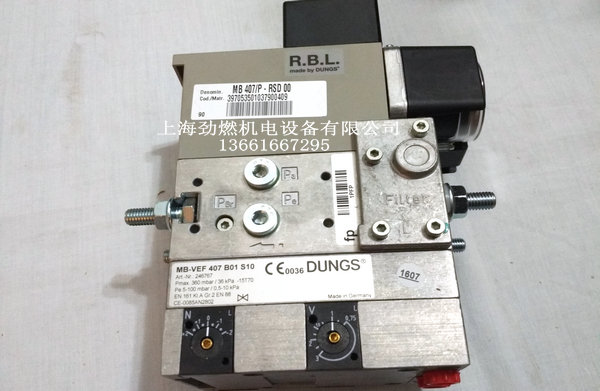

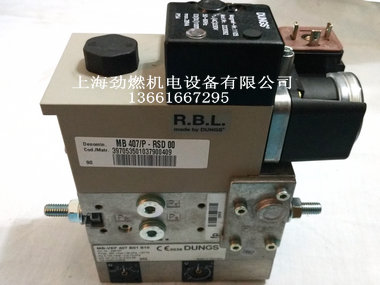

MB-VEF系列空氣、燃氣比例式多功能組合調節器
品牌：DUNGS（冬斯）
產地：德國
|
|
產品介紹 |
DUNGS燃氣多功能組合調節器MB-VEF...B01由污物沉積器，燃氣-空氣-組合調節器，閥門和壓力監控器緊密組合而成。
-
污物沉積器：精濾器
-
符合DIN EN 161 A級2類要求的可達360mbar的電磁閥
-
燃氣和空氣壓力比例的高靈敏調節
-
運用符合DIN EN 88 A級2類要求的伺服-壓力調節單元
-
在低壓力差的情況下達到高流量值
-
比例值V=PBr/PL，比值0.75:1...3:1
-
可進行零點校正N
-
外置脈沖回路
-
可達干擾度N
-
按照ISO7/1，以管螺紋實現法蘭連接。
-
通過有閥門檢查系統、最低/最高壓力監控器、壓力極限器等，本組合系統可提供特殊的解決方案
|
|
型號表 |
|
型號 |
DN/Rp |
開啟時間s |
入口壓力 |
|

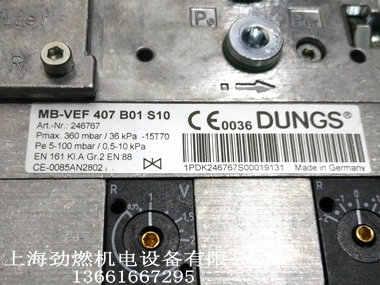

MB-VEF 407 B01 S10 |
Rp3/4 |
<1 |
5-100mbar |
|
MB-VEF 407 B01 S30 |
Rp3/4 |
<1 |
100-360mbar |
|

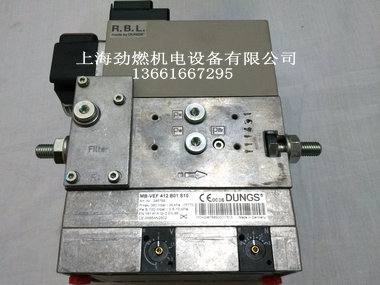

MB-VEF 412 B01 S10 |
Rp1-1/4 |
<1 |
5-100mbar |
|
MB-VEF 412 B01 S30 |
Rp1-1/4 |
<1 |
100-360mbar |
|
MB-VEF 415 B01 S10 |
Rp1-1/2 |
<1 |
5-100mbar |
|
MB-VEF 415 B01 S30 |
Rp1-1/2 |
<1 |
100-360mbar |
|
MB-VEF 420 B01 S10 |
Rp2 |
<1 |
5-100mbar |
|
MB-VEF 420 B01 S30 |
Rp2 |
<1 |
100-360mbar |
|
MB-VEF 425 B01 S10 |
Rp2-1/2 |
<1 |
5-100mbar |
|
MB-VEF 425 B01 S30 |
Rp2-1/2 |
<1 |
100-360mbar |
|
|
|
技術參數 |
|
額定內徑 |
MB-VEF407B01
Rp1/2，3/4
|
MB-VEF412B01
Rp3/4，1，1-1/4
|
MB-VEF415/420B01
Rp1，1-1/4，1-1/2，2
|
MB-VEF425B01
Rp2
|
|
最大工作壓力 |
至360mbar |
|
輸入壓力范圍 |
MB-...VEFS10 Pa:5mbar至100mbar
MB-...VEFS30 Pa:100mbar至360mbar
|
|
操縱范圍 |
PL:0.4mbar至100mbar |
|
燃燒器壓力范圍 |
PBr:0.5mbar至100mbar |
|
壓力等級 |
PN 1 |
|
介質 |
1，2，3氣體系列的燃氣及其他中性氣態介質 |
|
環境溫度 |
-15oC到+70oC（在液化氣設備中使用時，MB-VEF...不得在低于0oC下運行。只適用于氣態液化氣。液態碳化氫損壞密封材料） |
|
過濾 |
0.8mm網眼的篩分器，兩層精密過濾器，交換過濾裝置不須取下儀器。 |
|

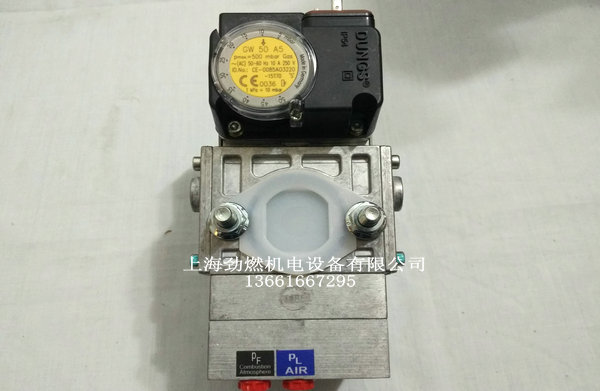

壓力監控器 |
可安裝符合DIN EN 1854要求的型號GWA5，GWA2，NBA2，UEBA2。 |
|
伺服壓力調節單元 |
壓力調節器已經預壓平衡，通過閥門V1在關機時保持密封狀態，按照DIN EN 88 A級2組以及EN 12067-1燃氣空氣聯合調節器的比例V可調，零點N可以校正以及帶有爐膛壓力接頭。 |
|
比例調節范圍V |
比例值V=PBr/PL，比值0.75:1...3:1 |
|
零點校正 |
可能 |
|

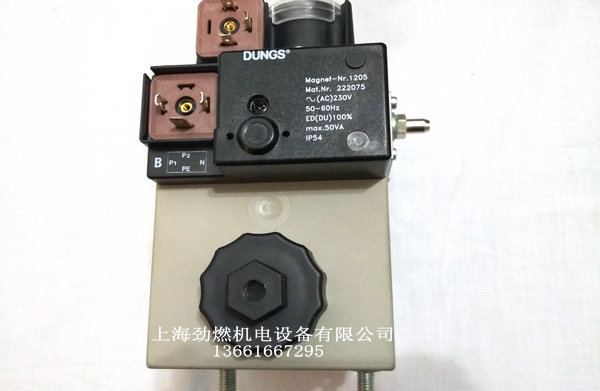

電磁閥V1 |
閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。 |
|
電磁閥V2 |
閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。 |
|
測試連接點 |
G1/8，符合DIN ISO 228，輸入及輸出法蘭處，過濾器后的兩邊，閥門之間的兩邊，（壓力監控器安裝上可以部分取消測試連接點）。 |
|
燃燒器壓力監控PBr |
接于閥門V2之后，壓力監控器可裝于轉接裝置一邊。 |
|
脈沖及連接回路 |
按DIN ISO 228規定，對于燃燒器壓力（PBr；燃氣），鼓風壓力（PL；空氣），燃燒室壓力（PF；燃燒，大氣壓）使用G1/8連接。脈沖及連接回路必須以剛才和PN1，DN4制成。脈沖及連接回路的冷凝水不得流入儀器。務必研讀操作及安裝說明。 |
|
電壓/頻率 |
交流電50-60Hz，220-230V，-15%+10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V |
|
電氣連接 |
對閥門和壓力監控器使用符合DIN EN 175 301-803插塞連接 |
|
啟動時間 |
100%ED |
|
接觸燃氣部分的材料 |
|
外殼 |
壓鑄鋁 |
|
隔膜，密封件 |
NBR基材料，硅橡膠 |
|
電磁傳動裝置 |
鋼材，黃銅，鋁 |
|
|
安裝位置 |
垂直，磁體豎直向上。 |
|
包裝方式：
單只紙包裝。
附件：
安裝法蘭另購，并請說明需要法蘭口徑（根據上表“額定內徑”選擇）。
