品牌:DUNGS(冬斯)
產地:德國
產品介紹 |

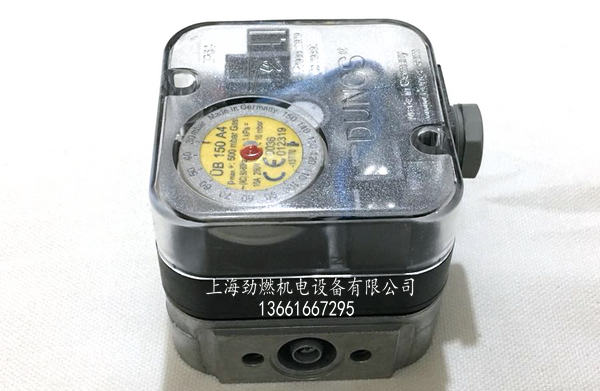

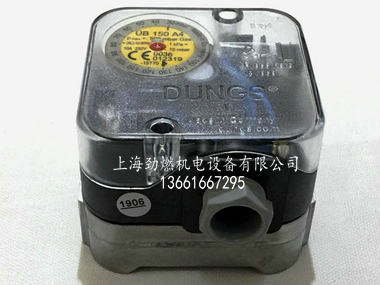

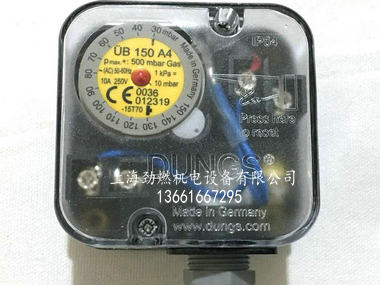

壓力監測器UB...A4和NB...A4系列,是適用于燃燒設備的可調節壓力監測器
-
在過壓范圍內,壓力開關單向的起作用
-
壓力開關的工作不需要輔助電源
-
壓力開關對壓力做出反應,在超過或低于所設定的額定值時,流量循環回路被打開,關閉或轉換
-
壓力開關UB...A4,NB...A4對壓力做出反應,在超過或低于所設定的額定值時,實現連鎖。
-
連鎖開關狀態由氖管信號燈顯示
-
只有在重新達到工作壓力后,才可通過按壓力開關調節輪中的復位按鈕重新啟動。
-
UB...A4:超過所設定的額定值時開關動作以及連鎖
-
NB...A4:低于所設定的額定值時開關動作以及連鎖
-
可復合使用
|
型號表 |
型號 |
調整范圍mbar |
訂貨號 |
UB50A4 |
2.5-50 |
210537 |
UB150A4 |
30-150 |
138630 |
UB500A4 |
100-500 |
210970 |
NB50A4 |
2.5-50 |
210534 |
NB150A4 |
30-150 |
210931 |
NB500A4 |
100-500 |
210971 |
技術參數 |
最大工作過壓 |
UB50-150A4 |
500mbar |
UB500A4 |
600mbar |
NB50-150A4
|
500mbar |
NB500A4
|
600mbar |
|
壓力連接 |
標準: |
根據ISO228,外殼底面中心位置,G1/4內螺紋 |
特殊規格: |
附加的G1/4左側內螺紋 |
|
測量連接 |
金屬外殼上的測量接管ø9 |
溫度范圍 |
環境溫度 |
-15oC到+70oC |
介質溫度 |
-15oC到+70oC |
儲存溫度 |
-30oC到+80oC |
|
材料 |
外殼 |
壓鑄鋁 |
開關部件 |
聚酰胺(PA) |
膜片 |
丁二烯-丙烯晴橡膠堿 |
操作接觸部件 |
純銀 |
|
操作電壓 |
交流電有效值 |
最小24V |
最大250V |
直流電 |
最小24V |
最大48V |
|
額定電流 |
交流電有效值10A |
電路連接 |
標準結構:通過電纜入口M20x1.5電線連接到固定接線柱上
特殊結構:接插連接,用于復合德國工業標準DIN EN 175 301-803要求的線路插座,3極帶保護觸點
|
防護等級 |
根據IEC 529(EN 60529),IP54
|
調整公差 |
開關點偏差可為額定值±15%,在壓力上升,膜片位置垂直時進行校準 |
|
包裝
無單獨包裝
40只整箱包裝
附件
可選配專用電氣插頭,不含在壓力開關價格內!
