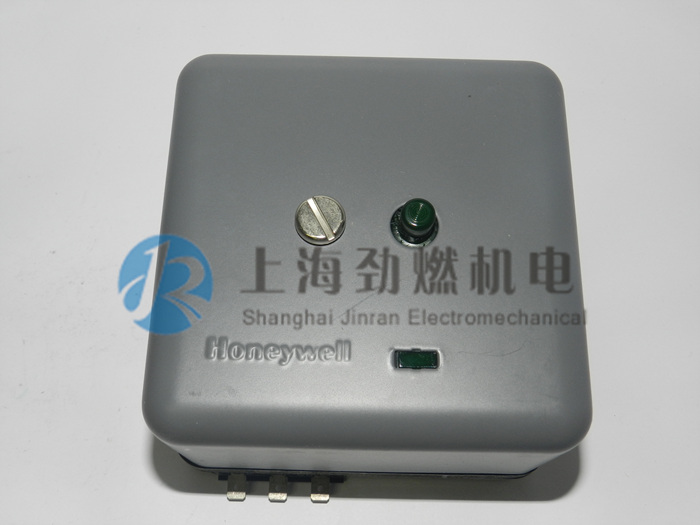

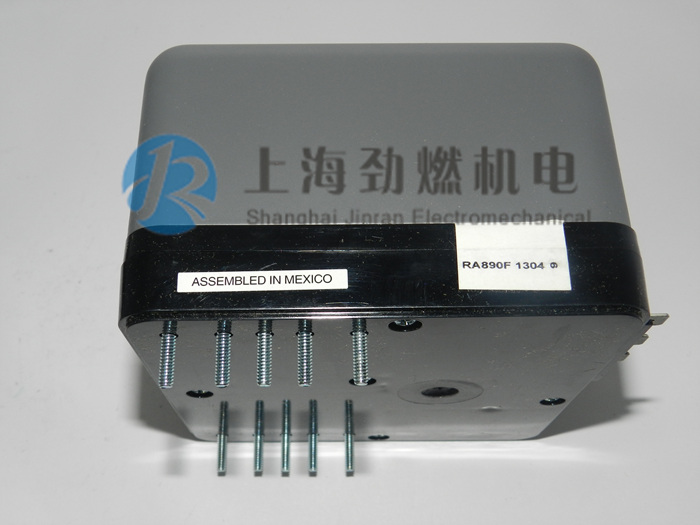

技術性能及結構特征:
用于整流原理的電子火焰探測器(如火焰棒)的主控制器尺寸(包括底座)
5in.高x5in.寬x43/4in.深 (包括底座)
即127mm高x127mm寬x121mm深
頻率:50Hz;60Hz
溫度范圍:50Hzmodels-20F到+105F(-29C到+41C);
60Hzmodels-20F到+115F(-29C到+46C)
主控制器提供對工業,商業,單一和雙燃料燃燒器和整流型火焰探測器火焰安全保護
.利用整流原理的電子火焰探測器。
.在大多數的應用中可取代RA890E。
.安裝在Q270A1024底座上。
.當運行時,如果探測不到火焰信號,系統將重置循環。
.安全啟動檢查可以防止在火焰探測器電路有故障時進行啟動。
.在火焰棒系統中包括內置的點火保護裝置。
.包括單刀雙擲報警裝置連接。
.固化電路。
.通過在已安裝好的螺孔可以很方便的進行安裝和拆卸。
.安裝底座的材料是熱塑性塑料。
報警繼電器開關模式:?jiǎn)蔚峨p擲。
安裝注意事項:
1.控制器各端子接線必須與高壓點火電纜嚴格絕緣。
2.不要混淆火線和零線。
3.安裝開關、保險絲、接地等等,都要遵守電工的接線規則。
4.必須確認不超過接線端子所能允許的最大電流量。
5.不得將輸入電源接到燃燒控制器的輸出端子。
產品型號 | 電壓 | 點火失敗響應時間 | 安全開關關閉時間 | 描述 |
RA890F1270 | 120Vac | 0.8秒 | 15秒 | 整流,帶有報警觸點 |
RA890F1288 | 120Vac | 3.0秒 | 15秒 | 整流,帶有報警觸點 |
RA890F1296 | 208Vac | 3.0秒 | 15秒 | 整流,帶有報警觸點 |
RA890F1304 | 220Vac | 0.8秒 | 15秒 | 整流,帶有報警觸點 |
RA890F1338 | 120Vac | 0.8秒 | 30秒 | 整流,帶有報警觸點 |
RA890F1346 | 120Vac | 3.0秒 | 30秒 | 整流,帶有報警觸點 |
RA890F1387 | 240Vac | 3.0秒 | 15秒 | 整流,帶有報警觸點 |
RA890F1478 | 120Vac | 0.8秒 | 15秒 | 整流,帶有報警觸點,快速安全開啟檢測。 |
強制通風燃燒器
控制:開/ 關燃?xì)忾y和空氣閥同時開啟 。
點燃燃燒器是由單電極監測。
在熄火的情況下,發生即時故障鎖定。
兩階段控制燃燒器
控制:ON / OFF或ON /高/低/關閉燃燒器的生物/ BIC開始在低射速 。一旦達到正常運行狀態,自動燃燒控制裝置連續運行的IFD 258將釋放控制。的PLC可現在脈沖空氣電磁閥VR .. □為了控制高和低之間的防火能力 。
調制控制燃燒器
控制:ON / OFF或ON /高/低/關閉燃燒器的生物/ BIC開始在低射速 。一旦達到正常運行狀態,自動燃燒控制裝置連續運行的IFD 258將釋放控制。的PLC可現在脈沖空氣電磁閥VR .. □為了控制高和低之間的防火能力 。
規格 | IFS | 燒嘴控制器代號 |
系列號 | 2 | 200系列 |
檢測方式 |
4 5 |
電離式 電離式與UV式 |
故障鎖定 |
4 8 |
故障后自動重啟 故障鎖定或重啟 |
安全啟動時間 |
-3 -5 -10 |
3秒 5秒 10秒 |
操作安全時間 | /1 | 1秒 |
工作電壓 |
Y R P W |
200VA 50/60Hz 115VA 50/60Hz 100VA 50/60Hz 230VA 50/60Hz |
其他 | I | 內置點火器 |
