加工定制:否 | 品牌:BergerLahr/百格拉, Schneider/施耐德 | 型號:STA13 B0.36/8 3N30 L |
產品用途:控制燃燒器風門 | 驅動能源:電動執行器 | 保持扭矩:0.6Nm |
最大扭矩:1Nm | 行程時間:13秒 |

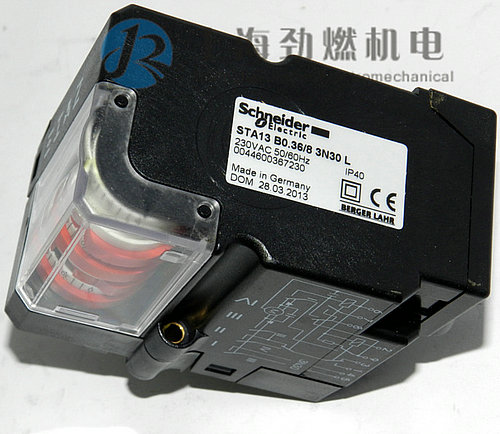

STA13 B0.36/8 3N30 L伺服馬達/風門執行器
品牌:BERHER LAHR(百格拉)/ Schneider(施耐德) 產地:德國 *BerherLahr公司已經被Scheider公司并購,現為施耐德公司旗下品牌!
此型號伺服馬達專用于意大利BALTUR/百得燃燒器上 |
產品描述 |
Berher Lahr品牌伺服馬達分為STM, STA, STE三個系列。他們可以用于精確控制風門、閥門等的開度。在緊湊型的伺服馬達內部有馬達、齒輪組、控制單元組成。
伺服馬達STE系列由模擬信號 (電流或電壓) 進行控制。可通過模擬信號設置軸的旋轉角度。操作范圍,可以自由地在0和90°之間的定義。在界定的工作范圍內,可以選擇任何的旋轉角度。根據版本,設定值可以設置作為一個從0到10V的電壓信號或從4至20毫安的電流信號。運行范圍的限制也可以由兩個極限開關得到保障。新STE數字式已經上市,供電電壓為24V。
STA系列伺服馬達可以有3個、4個或者5個凸輪。其中兩個凸輪用于設置最大和最小限制位置,其他的凸輪用于控制外部設備。這些凸輪都是連續可調的。STA系列伺服馬達還可有1或2個繼電器。通過這些繼電器控制開關控制馬達。STA執行器通常用于控制燃?xì)夂腿加腿紵鞯娘L(fēng)門控制。多樣的接線方式可以和不同的標準燃燒器連接。STA系列執行器提供順時針或者逆時針旋轉方向的型號。
STM系列伺服馬達的構造和STA系列相同。他們的區別只在于有無繼電器。STM也同樣有順時針或者逆時針型號提供。
型號解析 |
例如 | STA13 B0.36/8 3N30 L |
|
|
產品類別:伺服馬達(執行器) | |
|
|
執行器類型 | STA13 B0.36/8 3N30 L |
STE:電子式執行器 | |
STA:執行器帶凸輪盤和繼電器 | |
STM:執行器帶凸輪盤 | |
|
|
90°運行時間 | STA13B0.36/8 3N30 L |
例如:13代表運行90°所需時間為13秒 | |
|
|
尺寸和箱體 | STA13B0.36/8 3N30 L |
B0,B1,B2,B3,Q3 | |
|
|
馬達型號 | STA13 B0.36/83N30 L |
RSM36/8,RSM36/12,RSM37/6MRSM41/6,RSM42/6,RSM51/6 | |
|
|

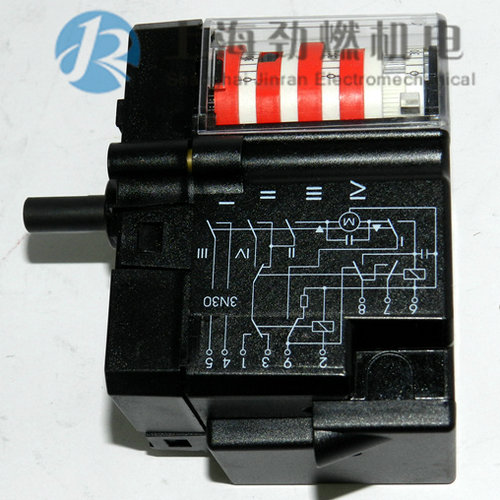

運行程序和接線 | STA13 B0.36/83N30L |
例如3N30: | |
3:功能盤數量 | |
N:盤 | |
30:電路圖 | |
|
|
旋轉方向 | STA13 B0.36/8 3N30L |
R:右 | |
L:左 | |
|
|
電位計安裝 | STA13 B0.36/8 3N30 L |
P:預備安裝電位計 | |
POT:完全安裝電位計 | |
沒有:不裝電位計 |
