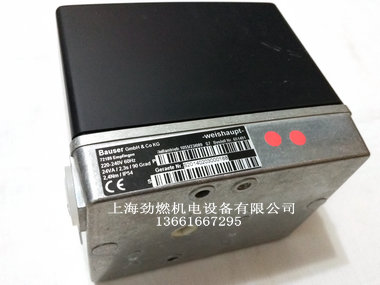

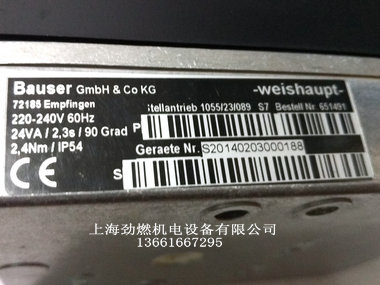

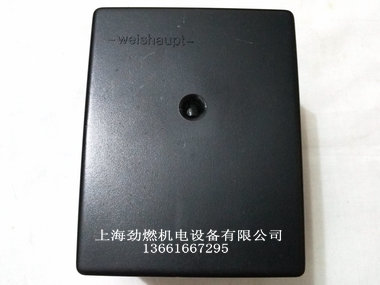

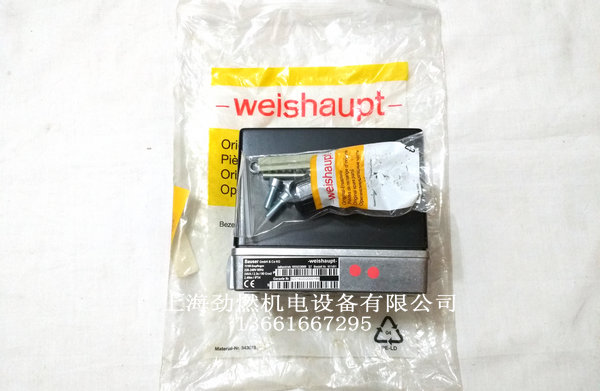

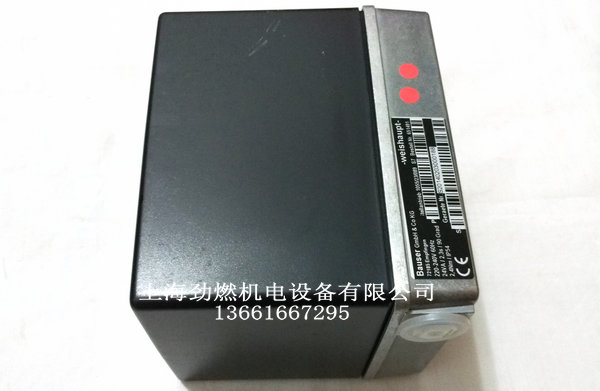

1055/23 原裝威索weishaupt Bauser風門執行器 60HZ 6514

公司銷售WEISHAUPT燃燒器配件,包括油嘴,油管,變壓器,連接軸,點火棒,電眼,離子棒,執行器,燃燒筒,油嘴座,風葉輪,電機,加熱器,加熱片,調節儀,分布器等,歡迎咨詢!

產品介紹

本公司銷售WEISHAUPT燃燒器配件,包括油嘴,油管,變壓器,連接軸,點火棒,電眼,離子棒,執

行器,旋風片,燃燒筒,油嘴座,風葉輪,電機,溫度調節器,加熱器,加熱片,法蘭石棉墊,探頭,調

節儀,分布器,回油調節閥,油嘴座加熱棒,溫控器,油溫開關等,型號齊全,價格優勢明顯,歡迎廣大客戶來電咨詢

品牌:weishaupt(威索)

生產工廠:Bauser GmbH & Co KG

產品名稱:風門執行器、伺服馬達

產地:德國



技術參數:

電源:230V, 50Hz

功率:24VA

行程時間:2.3 s

行程角度:90 度

扭矩:2.4 Nm

電氣保護等級:IP54

認證:CE



使用范圍:

適用于以下weishaupt威索燃燒器:

L1Z, L3Z, L5Z, L7Z, L8Z, L8Z/2, L9Z, L10Z, L11Z, L30Z

M1Z, M3Z, M5Z, MS7Z, MS8Z, MS8Z/2, MS9Z, MS10Z, MS11Z, MS30Z



使用方法:

進風口有兩塊空氣擋板。這兩塊擋板由一連桿相連,以使伺服馬達可以并聯驅動。
在設備投入運行并驗收時,必須進行以下機械調整:
-  通過調節凸輪開關 II (伺服馬達中的部分負荷),將空氣擋板調到部分負荷運行(用噴嘴 I 工作)
-  通過調節凸輪開關 III (伺服馬達中的滿負荷),將空氣擋板調到滿負荷運行(用二個噴嘴工作)。
-  將開關調到接通電磁閥 2。以凸輪開關 1- (電磁閥 2)通過下述方法完成這一過程,即在調整移動約 2/3 后,開關不再壓下。由于空氣流量較大,這將防止火焰熄滅。
-  在煙氣測量后,將伺服馬達內的凸輪開關最后調整到滿負荷(開關 III )和部分負荷(開關 II )。

1055型伺服裝置的功能:

帶有 LAL2...型程控器的燃燒器開關
工作程序:
1.  當端子 4 和5 之間的鍋爐調節器閉合后,程控器的端子 6 上得電。
2.  燃燒器馬達啟動。程控器 LAL2...端子 11 上的電壓通過“閉合的”開關 IV加到 LAL 的端子8 上。
3.  短暫延時后,風門擋板在端子 9 的電壓下打開到滿負荷開關 III 的開關點,并給燃燒器程控器端子 8 一個返回聯鎖信號。
4.  預吹掃后,端子 9 通電。通過使端子 10 通電,伺服馬達將風門擋板關小到“部分負荷”輔助開關 II 開關點。
5.  火焰形成后,LAL 控制裝置的端子 19通電,控制兩級火力或中間負荷。

6.  伺服馬達在端子 20的電壓下通過開關 S2和二級調節器將風門擋板打開到限位開關 III 的開關點。
7.  當輔助開關 I 超限運行時,二級電磁閥接通。

8.  在燃燒器停機后,LAL 控制裝置端子 11 上的電壓將風門擋板關小直到限位開關 IV 切斷伺服馬達電源。



1055型伺服裝置中限制開關和輔助開關的設定:

風門擋板的位置由指針在 0 ° ~90 ° 的刻度上指示出來。
凸輪開關間有設定刻度盤。凸輪開關上的調整鈕通過這個刻度盤上的小指針指示,并給出與風門擋板位置有
關的相應開關的開關點。
凸輪開關通過設定刻度盤設定如下:

凸輪開關

*VI ——  輔助開關 取決于燃燒器功率
         電磁閥:滿負荷 但設置位置高于 V
*V  ——  輔助開關 取決于燃燒器功率
         風量:中間負荷 設置在風量調節 I 和VI之間
IV  ——  限制開關 0°
         關閉
III  ——  限制開關 取決于燃燒器功率
         滿負荷 最高至 90°
II   ——  輔助開關 取決于燃燒器功率
         低負荷負荷 在0 ° 到50° 間
I    ——  輔助開關 取決于燃燒器功率
         電磁閥:中間負荷(油) 在低負荷和中間負荷之間約 10°到40 ° 位置
*僅對 T 系列而言

限制開關和凸輪開關在所有接線圖中均用 I、II 、III 、IV* 、V*、VI*標出,并在連接圖中說明其功能。
連接圖展示于伺服馬達蓋板內。
