公司供應德國原裝西門子SIEMENS伺服馬達SQM系列,SQN系列等型號燃燒器伺服電機,型號齊全,庫存充裕,價格實惠,歡迎垂詢!咨詢電話:021-56669131

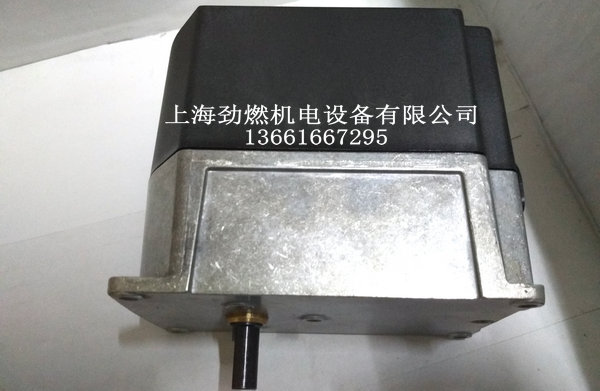

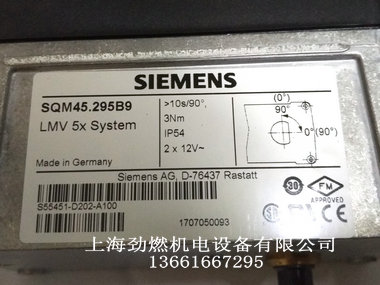

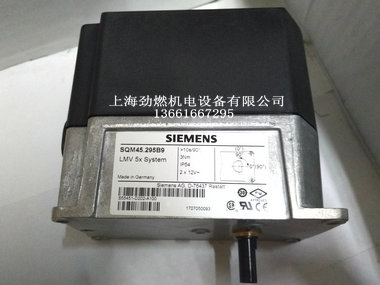

SQM40 SQM45.. SQM48電動執行機構,即伺服電機,用于中大型燃油或燃氣燃燒器的風門擋板或空/燃比控制。凸輪控制,齒輪離合。內部及外部位置指示,設置有便于調整的終端及輔助開關
。主要用于配合燃燒器控制器的電子式空氣燃氣比例控制。該執行器專為LMV5..設計制造。
安裝注意事項
為確保達到IP54的防護等級,要注意安裝螺絲的位置。同時傳動軸的軸承必須為IP54,以防止接觸到水或者灰塵。
結構特點
執行器外殼- 耐壓和抗熱塑料殼體組成。 顏色: 黑灰色。
齒輪軸的外殼是由鋁壓鑄制成,預留了 4 個穿線孔,可用于 Pg11 密封套線的穿入。
執行器帶自鎖的同步電機。
凸輪觸點地調整
使用可調整的凸輪。
凸輪邊上的刻度指示凸輪觸點的角度。
凸輪可以手動調節或是使用附帶地專用扳手或類似的工具完成。
其他
內置的:在齒輪傳動機構的一端開頭標記。
電氣聯接:RAST3.5終端。附帶AGG5.720/AGG5.721。
傳動齒輪:傳動齒輪帶自潤滑并且無需維護。SQM45為塑料齒輪,SQM48為鋼制齒輪。
驅動軸:與傳動機構的前端順利吻合。

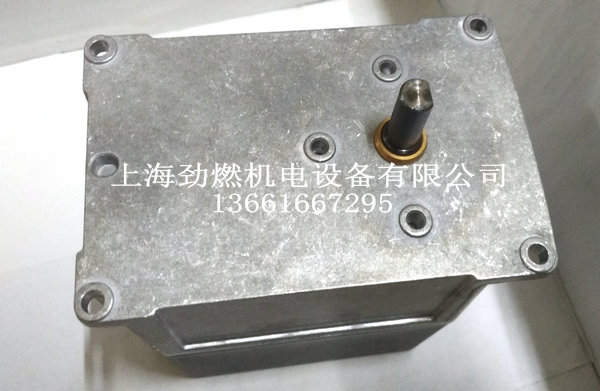

固定和安裝:傳動機構的前端作為安裝的表面,通過4個M5的螺紋孔固定。
德國SIEMENS西門子風門執行器型號:
SQM40.141A21 SQM40.265A21 SQM40.265A20 SQM40.260A20 SQM40.295A20 SQM45.295A9
SQM10.15502 SQM10.16502 SQM10.17502SQM10.15562SQM10.16562 SQM20.18502
SQM10.15562、SQM10.16562、SQM10.16502、SQN30.111A3500、SQN30.121A2700;
SQN30.111A2700、SQN30.401A2700、SQN30.402A2700、SQN31.401A2700、SQN31.402A2700、SQN31.221A2700;
