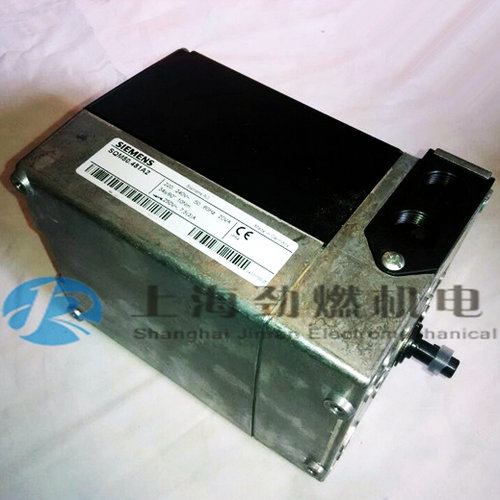

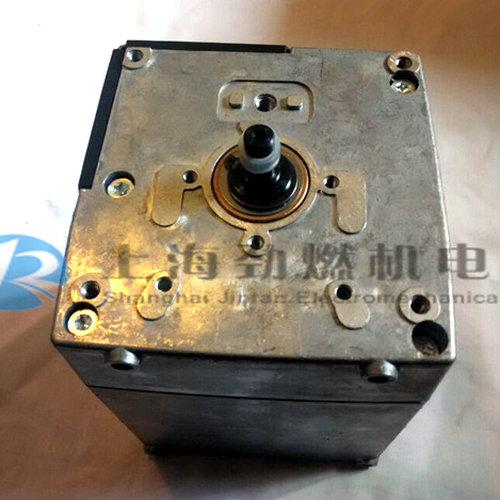

SQM5...系列風門馬達
品牌：SIEMENS（西門子）
產地：德國
|
|
產品介紹 |
SQM5...系列執行器可用于驅動從中型到大型燃燒器的燃?xì)夂涂諝怙L(fēng)門。
-
最大扭距可達40Nm
-
運行時間從10s到90s
-
可裝1或者2個軸。軸可更換或分離
-
可裝用于比例調節設計，測量連續信號反饋和控制的電子模塊
-

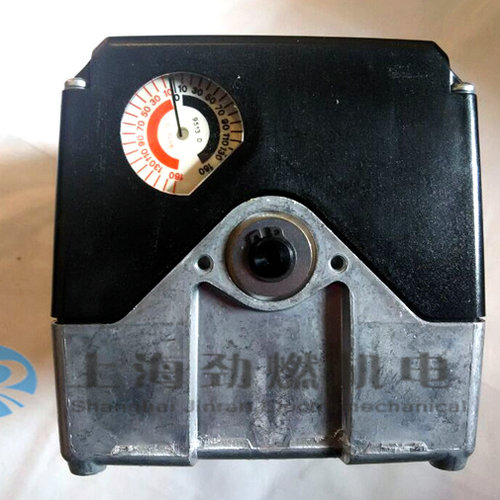

內部和外部的位置指示
|
|
|
型號表 |
|
運行時間 |
輔助開關（包括2個限位開關） |
軸號 |
最大扭距 |
220V-240V,
50...60Hz
|
|
s/90° |
s/130° |
只 |
AGA58.no |
/Nm2 |
型號 |
|
15 |
22 |
8 |
1 |
10 |
SQM50.381A2 |
|
15 |
22 |
8 |
3 |
15 |
SQM50.383A2 |
|
30 |
43 |
8 |
1 |
10 |

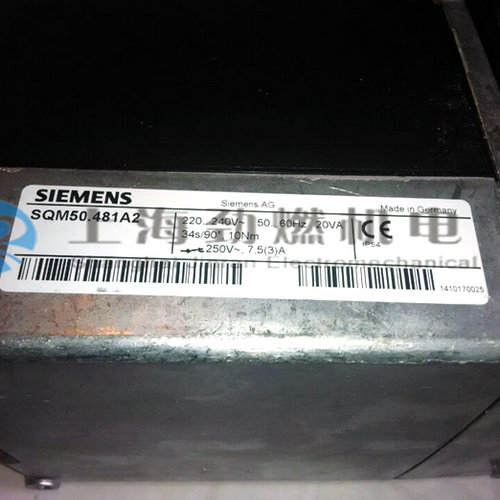

SQM50.481A2 |
|
30 |
43 |
8 |
3 |
15 |
SQM50.483A2 |
|
30 |
43 |
8 |
3 |
15 |
SQM50.381A2Z3 |
|
60 |
87 |
8 |
1 |
10 |
SQM50.681A2 |
|
30 |
43 |
8 |
2 |
20 |
SQM53.481A2 |
|
45 |
65 |
8 |
2 |
20 |
SQM53.581A2 |
|
30 |
43 |
8 |
9 |
25 |
SQM53.489A2 |
|
30 |
43 |
8 |
2 |
20 |
SQM54.482A2 |
|
30 |
43 |
8 |
2 |
20 |
SQM54.482A203 |
|
45 |
65 |
8 |
- |
25 |
SQM54.580A2 |
|
60 |
87 |
8 |
7 |
40 |
SQM56.687A2 |
|
60 |
87 |
8 |
7 |
40 |
SQM56.687A2Z3 |
|
|
|
技術參數 |
|
主要參數 |
|
主電壓 |
AC220V -15%...AC240V +10% |
|
主頻率 |
50...60Hz ±6% |
|
功率 |
20VA |
|
保護 |
N to VDE0875 |
|
旋轉角度 |
0...160° |
|
保護等級 |
IP54 |
|
限位開關數 |
2 |
|
輔助開關數 |
6 |
|
重量 |
3300g |
|
|
|
環境條件 |
|
運輸環境 |
IEC 60 721-3-2 |
|
內部條件 |
class 2K2 |
|
機械條件 |
class 2M2 |
|
溫度范圍 |
-50...+60ºC |
|
濕度 |
<95% |
|
運行環境 |
IEC 60 721-3-3 |
|
內部條件 |
class 3K5 |
|
機械條件 |
class 3M2 |
|
溫度范圍 |
-20...+60ºC |
|
濕度 |
<95% |
|
不得進水 |
|
|
