產品中心

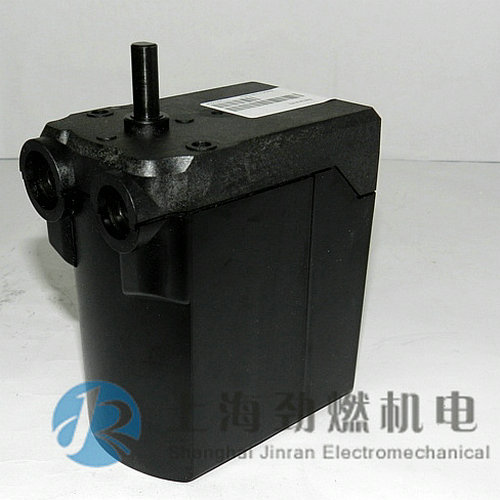

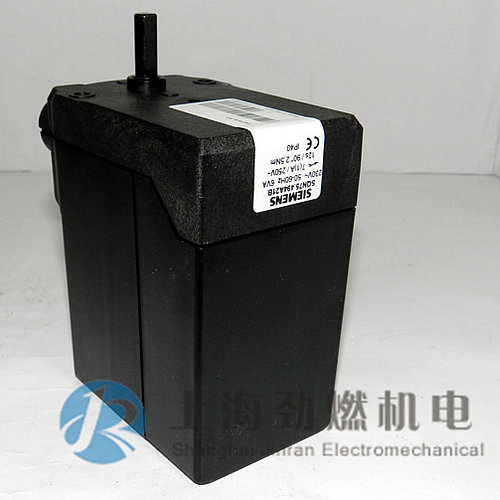

SQN75.494A21B 西門子(Siemens)風門執行器

公司供應德國原裝西門子SIEMENS伺服馬達SQM系列，SQN系列等型號燃燒器伺服電機，型號齊全，庫存充裕，價格實惠，歡迎垂詢！咨詢電話：021-56669131

產品介紹


加工定制：否                                 品牌：Siemens/西門子 型號：SQN75.494A21B
產品用途：燃燒器風門控制 驅動能源：電動執行器 90度行程時間：12秒
扭矩：2.5Nm                                     適用機型：BG700-2



SQN74 / SQN75...系列風門執行器

產地：德國



產品介紹
電子式風門執行器SQN7...系列，可用于小型到中型燃燒器的風門控制，或燃油燃燒器和燃?xì)馊紵鞯娜剂?、空氣比例控制?/span>

  • 此系列最大扭距2.5 Nm

  • 運行時間：

    • SQN70... / SQN71... 4 ... 30 s

    • SQN74... / SQN75... 4 ... 60 s



  • 順時針或逆時針旋轉

    • 帶有智能電子單元

    • 可選軸型號



  • 有兩個限位和兩個繼電器; SQN70... / SQN71...的兩個和SQN74... / SQN75...中的一個可以精確調節

  • SQN70... / SQN71...可直接替代SQN30... / SQN31...
型號表


SQN75...系列轉向：順時針
接線圖 軸號 90º運行時間 常規扭距 保持扭距 繼電器個數 外殼長度 220V-15%...

240V+10%

50...60Hz

 SQN7...可替代
No No s Nm Nm Pieces mm 型號 型號
4 1 4 1.5 0.7 3 115 SQN75.244A21B
5 1 4 1.5 0.7 2 115 SQN75.254A21B
9 1 4 1.5 0.7 1 115 SQN75.294A21B
3 1 12 2.5 1.2 2 115 SQN75.436A21B
9 1 12 2.5 1.2 1 115 SQN75.494A21B
2 1 30 2.5 1.3 2 115 SQN75.624A21B
6 1 30 2.5 1.3 - 115 SQN75.664A21B

SQN74...系列轉向：逆時針
接線圖 軸號 90º運行時間 常規扭距 保持扭距 繼電器個數 外殼長度 220V-15%...

240V+10%

50...60Hz

 SQN7...可替代
No No s Nm Nm Pieces mm 型號 型號
2 1 4 1.5 0.7 2 115 SQN74.224A21
4 1 4 1.5 0.7 2 115 SQN74.244A21
9 1 4 1.5 0.7 2 115 SQN74.294A21
2 1 12 2.5 1.2 2 115 SQN74.424A21
4 1 12 2.5 1.2 2 115 SQN74.444A21
9 1 30 2.5 1.3 2 115 SQN74.694A21
6 1 60 2.5 1.3 2 115 SQN74.864A21



注：高外殼的可以安裝電位計



技術參數
主要參數
主電壓 AC220V -15%...AC240V +10%
主頻率 50...60Hz ±6%
功率 6VA
保護 N to VDE0875
旋轉角度 最大160°，比例范圍0...130°
限位開關數 2
輔助開關數 SQN70...SQN71...=2
SQN74...SQN75...=4
輪盤顏色 號碼
紅 I
藍 II
橙 III
黑 IV
可精確調節的開關
SQN70...SQN71... II和III
SQN74...SQN75... III
保護等級 IP40
重量 500g
環境條件
運輸環境 IEC 60 721-3-2
內部條件 class 2K2
機械條件 class 2M2
溫度范圍 -50...+60ºC
濕度 <95%
運行環境 IEC 60 721-3-3
內部條件 class 3K5
機械條件 class 3M2
溫度范圍 -20...+60ºC
濕度 <95%
不得進水
