火焰探測器與西門子燃燒控制器配合使用,用于燃?xì)饣蛉加突鹧娴谋O(jiān)測。
火焰探測器用于監測燃?xì)饣鹧?、黃色或藍色燃油燃燒火焰以及點火火花的校對。
這種類型的火焰探測器監測燃?xì)饣蛉加突鹧娣懦龅?UV 輻射產生的火焰信號。
輻射探測器是一個帶 2 個電極的 UV 光電管,當它被光譜中 190...270 nm 范圍的光照射
時便會點燃,從而啟動火焰探測器電路內的電流。
UV 不會對燃燒室內灼熱的耐火磚,日光或照明光線產生反應。

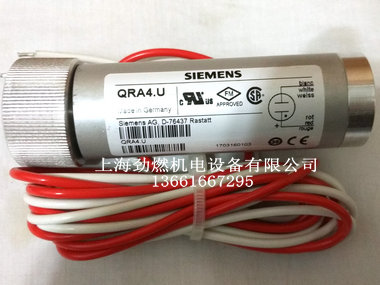

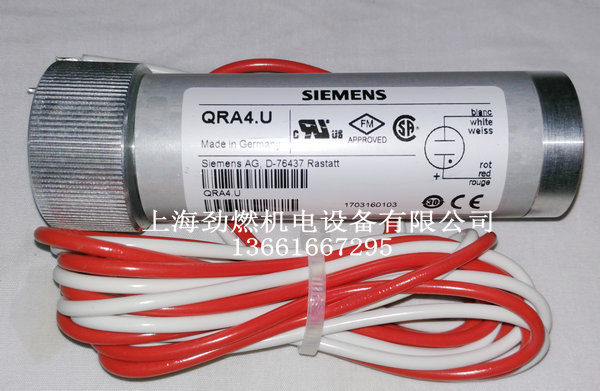

火焰探測器QRA4.U為鋁制外殼,帶有3/4“-14NPSM內螺紋,用于將火焰探測器安裝到燃燒器或者鍋爐上。連接線大約1.8m。電氣連接端為1/2”-14NPSM內螺紋,同時需要一個電線保護套管。
技術參數 |
主要參數 |
UV單元平均壽命 |
10000小時(在50oC) |
保護等級 |
IP54 |
重量 |
180g |
|
|
環境條件 |
運輸環境 |
IEC 60 721-3-2 |
內部條件 |
class 2K2 |
機械條件 |
class 2M2 |
溫度范圍 |
-20...+60oC |
濕度 |
<95% |
運行環境 |
IEC 60 721-3-3 |
內部條件 |
class 3K5 |
機械條件 |
class 3M2 |
溫度范圍 |
-20...+60oC |
濕度 |
<95% |
不得進水 |
|
|
|
