火焰探測器與西門子燃燒控制器配合使用,用于燃?xì)饣蛉加突鹧娴谋O(jiān)測。
火焰探測器用于監測燃?xì)饣鹧妗ⅫS色或藍色燃油燃燒火焰以及點火火花的校對。
這種類型的火焰探測器監測燃?xì)饣蛉加突鹧娣懦龅?UV 輻射產生的火焰信號。
輻射探測器是一個帶 2 個電極的 UV 光電管,當它被光譜中 190...270 nm 范圍的光照射
時便會點燃,從而啟動火焰探測器電路內的電流。
UV 不會對燃燒室內灼熱的耐火磚,日光或照明光線產生反應。

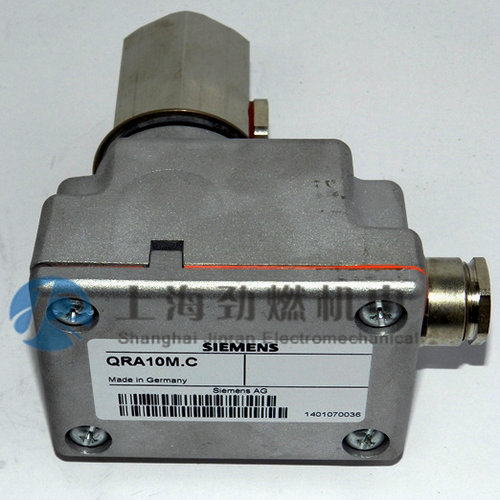

火焰探測器 QRA10... 構造設計如下:
以印模壓鑄的鋁鑄外殼帶一個安裝連接件(D)以及冷卻風的連接件。 這個探測器的外殼有一個卡口裝置,這保證它無論連接到安裝連接件或是AGG06 玻璃固定器都是安全的。安裝連接件可以用螺絲擰緊到一個觀測管或是AGG07 球狀頂。如果要使用其他探測器電纜,Pg電纜密封管可以移動和替換。
The flame detectors are used for the supervision of gas flames, yellow- or blue-burning oil flames and for ignition spark proving.
-
With this type of flame supervision, the UV radiation emitted by gas or oil flames is used to generate the flame signal.
-
The radiation detector consists of a UV-sensitive cell with 2 electrodes, which ignite when illuminated with radiation in the 190...270 nm range of the spectrum, thereby triggering a current in the flame detector circuit.
-
The UV cell does not respond to glowing firebrick in the combustion chamber, daylight or light from the boiler room illumination.
|
