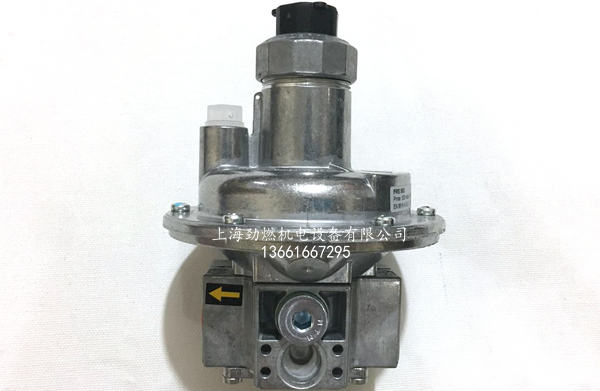

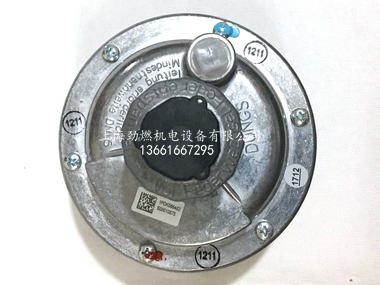

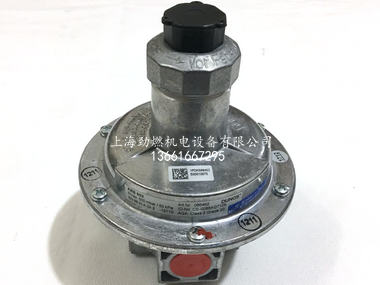

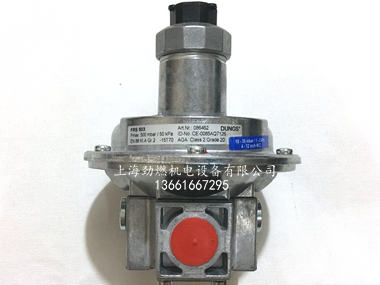

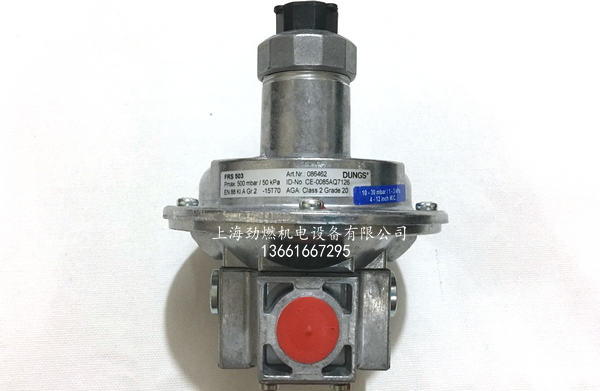

FRS系列燃?xì)鈮毫φ{(diào)節器
品牌：DUNGS（冬斯）
產地：德國
|
|
產品介紹 |
DUNGS FRS型壓力調節器是一種帶有可調額定值彈簧的壓力調節器。該壓力調節器符合EN88和DIN3380的要求。
-
輸入壓力可達500mbar
-
大流通量
-
調節器的出口壓力可穩定，精確及靈敏的調節
-
預壓平衡隔膜
-
安全隔膜
-
用于調節器出口壓力的成套內脈沖，外脈沖連接兩邊可選
-
螺紋連接Rp3/8 - Rp2
-
法蘭連接DN20 - DN150
-
燃?xì)鈮毫φ{(diào)節器適用于燃?xì)馊紵骱腿細庠O(shè)備。
-
不含有色金屬，適用于H2S含量最大可達0.1%體積含量的燃?xì)狻?/span>
-
適用于氣體系列1，2，3的燃?xì)饧捌渌行詺鈶B(tài)介質。
|
|
常用型號表 |
|
型號 |
連接Rp |
最大工作壓力mbar |
|
FRS503 |
Rp3/8 |
500 |
|
FRS505 |
Rp1/2 |
500 |
|
FRS507 |
Rp3/4 |
500 |
|
FRS510 |
Rp1 |
500 |
|
FRS515 |
Rp1-1/2 |
500 |
|
FRS520 |
Rp2 |
500 |
|
FRS5040 |
DN40 |
500 |
|
FRS5050 |
DN50 |
500 |
|
FRS5065 |
DN65 |
500 |
|
FRS5080 |
DN80 |
500 |
|
FRS5100 |
DN100 |
500 |
|
FRS5125 |
DN125 |
500 |
|
FRS5150 |
DN150 |
500 |
|
|
|
彈簧選擇 |
-
出口壓力由所裝調節彈簧的力以及活動部分的重量所產生
-
壓力調節器已配套安裝第4號蘭色彈簧
-
通過更換調節彈簧可以調定其他不同出口壓力
|
|
額定值彈簧范圍mbar |
2.5...9 |
5...13 |
5...20 |
10...30 |
25...55 |
30...70 |
60...110 |
100...150 |
140...200 |
|
彈簧號 |
彈簧1 |
彈簧2 |
彈簧3 |
彈簧4 |
彈簧5 |
彈簧6 |
彈簧7 |
彈簧8 |
彈簧9 |
|
彈簧顏色 |
棕色 |
白色 |
橙色 |
蘭色 |
紅色 |
黃色 |
黑色 |
玫瑰色 |
灰色 |
|
Rp3/8,Rp1/2 |
229817 |
229818 |
229820 |
229821 |
229822 |
229823 |
229824 |
229825 |
229826 |
|
Rp3/4 |
229833 |
229834 |
229835 |
229836 |
229837 |
229838 |
229839 |
229840 |
229841 |
|
Rp1 |
229842 |
229843 |
229844 |
229845 |
229846 |
229847 |
229848 |
229849 |
229850 |
|
Rp1-1/2,DN40 |
229851 |
229852 |
229853 |
229854 |
229869 |
229870 |
229871 |
229872 |
229873 |
|
Rp2,DN50 |
229874 |
229875 |
229876 |
229877 |
229878 |
229879 |
229880 |
229881 |
229882 |
|
DN65,DN80 |
229883 |
229884 |
229885 |
229886 |
229887 |
229888 |
229889 |
229890 |
229891 |
|
DN100 |
229892 |
229893 |
229894 |
229895 |
229896 |
229897 |
229898 |
229899 |
229900 |
|
DN125 |
229901 |
229902 |
229903 |
229904 |
229905 |
229906 |
229907 |
229908 |
243416 |
|
DN150 |
229909 |
229910 |
229911 |
229912 |
229913 |
229914 |
229915 |
229916 |
243417 |
|
|
|
技術參數 |
|
最大工作壓力 |
達500mbar |
|
壓力調節器 |
壓力調節器符合EN 88 A級2類，DIN 3380，RG 10的要求 |
|
輸入壓力范圍 |
+5mbar以及P2+2.5mbar至500mbar |
|
壓力等級 |
PN 1 |
|
輸出壓力范圍 |
2.5mbar至200mbar，取決于可調額定值彈簧 |
|
環境溫度 |
-15oC到+70oC |
|
測試連接點 |
G1/4，符合DIN ISO 228要求，位于出口部位兩側 |
|
脈沖連接 |
內部存在于出口部位，可選擇外接于外殼兩側 |
|
排氣管 |
排氣管只有在特殊情況下才需要。已經裝有安全隔膜。連接G1/4 ISO 228至Rp1，從PP1-1/2起，DN40：G1/2 ISO228 |
|
材料 |
|
|
安裝位置 |
調節器罩呈垂直或水平位置 |
|
包裝以及附件

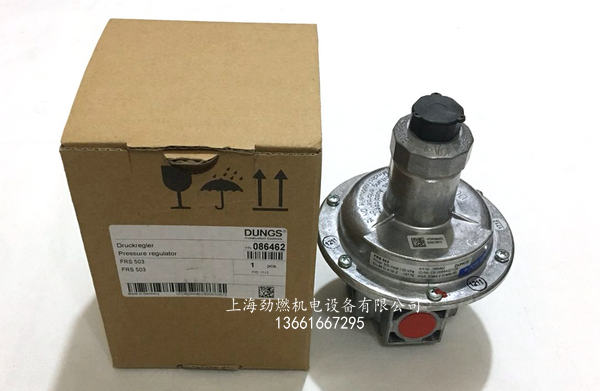

本產品單只紙盒包裝
如果選用其他壓力范圍彈簧，請聯系我公司，價格不含在調壓閥內。
調壓閥內部膜片可另外購買，但是必須3張膜片成套購買。
如果需要更詳細的技術資料，請來電索取。
